微粒化技术
天然沥青定义及分类

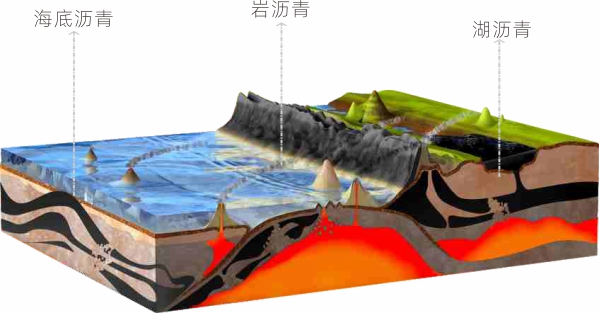

    原油经过通过亿万年的地壳运动作用,在高温、高压、触媒等综合作用下自然形成的地沥青类物质,含有一定比例无机物,按形成环境不同可分为岩沥青、湖沥青、海底沥青。
作为一种低碳环保的绿色建筑材料,天然沥青路用性能优异,已在港珠澳大桥、矮寨大桥、首都机场、长安街、北京三环线、上海虹桥机场等众多重点工程中采用。
天然沥青改性机理
矿物质
天然沥青中的无机物:
主要成分为碳酸钙,与集料结合力强;
表面粗糙,为多孔结构,对沥青吸附力强
沥青
沥青成分:
与石油沥青同源互溶
富含沥青质、胶质:能实现对沥青胶体
结构的改变,降低温敏性;
对集料吸附力更强,抗水损、抗剥落
结构
天然沥青的“沥青-矿物”共混结构:
天然沥青中无机物与有机物紧密结合,
采用特殊工艺才能充分发挥改性效果。
天然沥青的改性机理是由天然沥青中的沥青,无机物,以及两者之间的微观结构共同作用的结果
沥青成分:
1、天然沥青和石油沥青同属于地沥青,其沥青部分均为碳氢化合物及其衍生物,根据相似相溶原理,天然沥青中的沥青与石油沥青互溶性极佳,不存在改性剂不溶和降解问题。

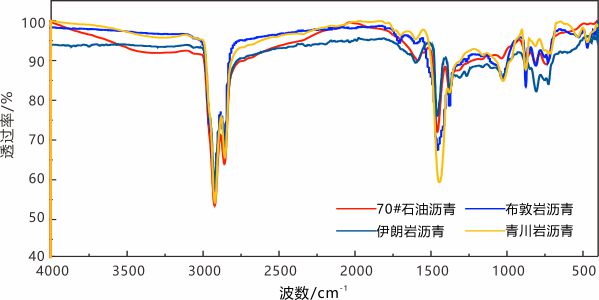

天然沥青中的沥青与石油沥青官能团基本一致

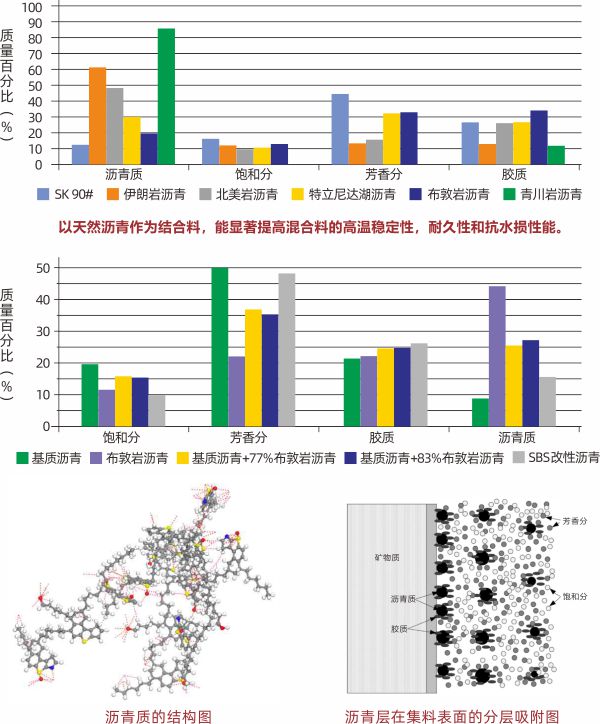

2、天然沥青中沥青质和胶质含量高
一方面,可实现对石油沥青的组分调整,达成胶体结构改性效果。天然沥青改性,有助于沥青由溶胶结构向凝胶结构转变;
另一方面,由于沥青裹附于集料表面,其内部组分呈分层分布:最靠近集料表面的是大分子量的沥青质,其次是胶质,最外围是小分子的饱和分和芳香分。天然沥青中强极性的沥青质含量高,对集料的吸附力更强,因此抗水损和抗剥落能力佳。
天然沥青中的无机物
1、主要成分是碳酸钙,呈碱性,与酸性的沥青结合力更强,应用于沥青混合料中,能发挥抗剥落作用,可谓是天然的“抗剥落剂”。

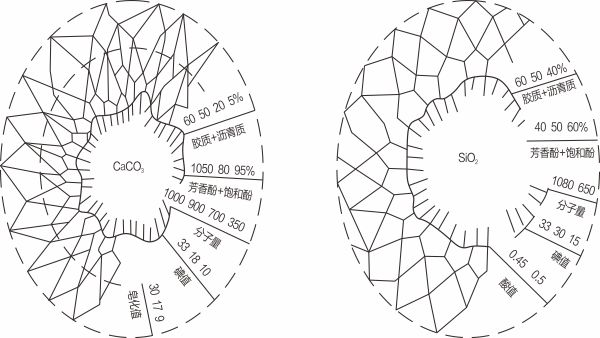

碳酸钙(碱性石料)与二氧化硅(酸性石料)表面与沥青交互作用示意图
沥青质和胶质距离矿物质颗粒表面越近,浓度越大。
沥青中分子量越大的组分距离矿物质表面越近,即沥青质是影响矿物质和沥青之间吸附强度的关键,且上述趋势,在碱性石料中比在酸性石料中更显著。
天然沥青中无机物XRF谱图
2、无机物的表面粗糙,多孔结构。
天然沥青中的无机物颗粒和矿粉区别很大,矿粉表面致密,相对较为光滑,而天然沥青无机物其实是有孔虫的化石,表面疏松粗糙,且多孔,内部有腔体,有通道连接表层和内部腔体之间。
研究表明,天然沥青是亿万年以前,沥青层浸润有孔虫化石层形成的。
天然沥青无机物比表面积更大,孔隙更多,因此和沥青的交互作用更强。
共混结构
1、“沥青-矿物”共混体形成的天然胶浆强度大
天然沥青中无机物粗糙且多孔的结构表明:天然沥青中的矿物质具有极强的吸附沥青的能力。无论在岩沥青表面,还是矿物质内部,均强有力地吸附着高黏度的沥青形成了“沥青-矿物”共混体。历经亿万年沉积、变动、吸附和融合作用而形成的“沥青-矿物”共混体,比普通沥青矿粉胶浆性质更加稳定,黏附性和抗剥离能力更强。尤其天然沥青中的矿物质是长期包裹在油质中的矿物质,具有良好的亲油能力 ,而矿粉是一种惰性无机物,与基础沥青不相容,紧靠有限的亲油能力与基础沥青混合,因此天然沥青所形成的胶浆其强度更强

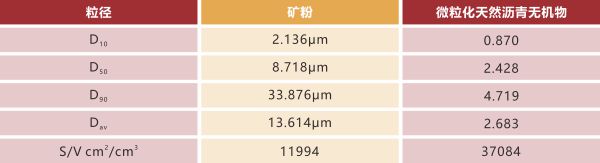

微粒化天然沥青中无机物的尺寸更小,比表面积远大于矿粉,与沥青的交互作用面积更大。因此天然沥青中无机物疏松多孔的核心和表面广泛分布的粗糙构造,具有提高物理吸附和增强有机胶结料流动阻力的效果,因此能显著改善混合料的性能。
2、 沥青成分和无机物共同作用造就天然沥青的独特性
天然沥青中沥青成分和无机物的特殊结构决定,需采用特殊工艺(微粒化)充分实现其对石油沥青的改性。
有机胶结料对无机矿料表面的浸润和孔隙填充也是影响混合料性能的主要因素。复杂的内部孔隙结构和表面形貌会增加胶结料对天然沥青微构造浸润和填充的难度,也影响天然沥青内部腔体内沥青的释放,因此干法工艺下的天然沥青,不仅难以充分发挥其对高温性能和抗水损害性能的增强作用,还会在胶浆内部引入缺陷,部分抵消改性作用。湿法工艺的改性效果明显均优于干法工艺。

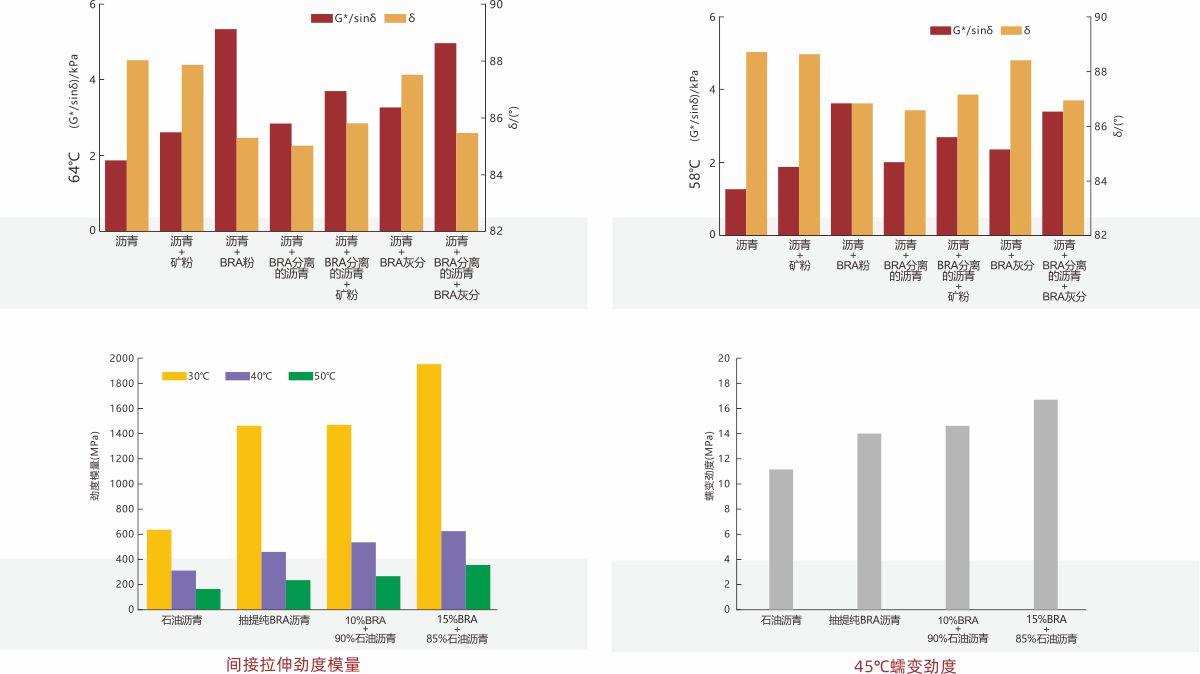

研究人员将天然沥青中的纯沥青抽提出来之后,分别以纯沥青部分,无机物部分,以及同时将纯沥青和无机物部分加回沥青中,与原天然沥青矿的改性效果进行对比。发现原矿的改性效果优于纯沥青加无机物,优于纯沥青和无机物单独改性的效果。
因此将天然沥青中的沥青与无机物分离,或者干法工艺,都将会破坏天然沥青中有机物与无机物之间的相互作用,影响改性效果,是对天然沥青性能的损伤和破坏。
天然沥青改性效果
天然沥青路面 传统路面
天然沥青改性后的沥青产品,与集料填料有更加的配伍性和包容性,应用于各类型沥青混合料中,将显著提升沥青混合料的综合路用能。

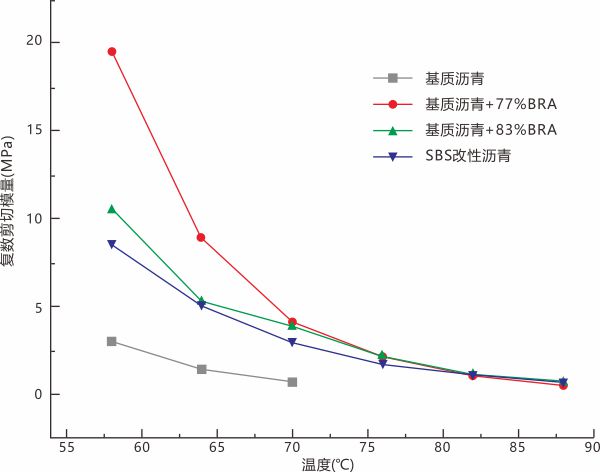

天然沥青能提高路面材料模量
随着天然沥青比例的增加,改性沥青模量增加,相位角减小,抗变形能力提高。
天然沥青提高抗水损能力
天然沥青改性沥青混合料的抗水损性能和SBS 改性沥青混合料相当。
天然沥青提高耐久性
天然沥青改性沥青混合料的耐久性优于传统石油沥青,能延长路面使用寿命。
天然沥青提高抗裂强度
根据低温弯梁试验结果,天然沥青改性沥青混合料的弯拉强度RB,弯曲劲度模量SB,以及耗散能密度dw/dv(应力应变曲线包围的面积)都比SBS改性沥青高。从能量分析的角度来看,沥青混合料的开裂过程是能量耗散过程,因此耗散能越大,则抵抗低温开裂的能力越强。
天然沥青降低碳排放
  • 原材阶段
    天然沥青开采能耗仅占石油沥青生产过程中能耗的10.68%
  • 运输阶段
    天然沥青可常温固态运输,其运输能耗远低于高温储运的石油沥青。
  • 产品阶段
    高模量天然沥青HMB的单吨碳排放值比常规聚合物改性沥青低21.2%;
    重交天然沥青NNB的单吨碳排放值比聚合物改性沥青低24.8%。

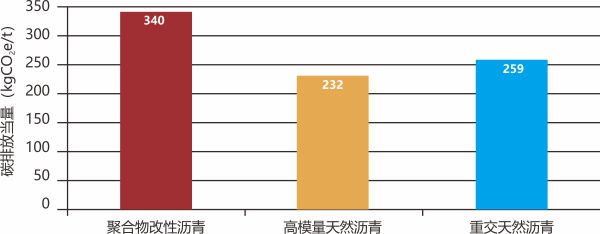

不同沥青产品生产阶段碳排放值

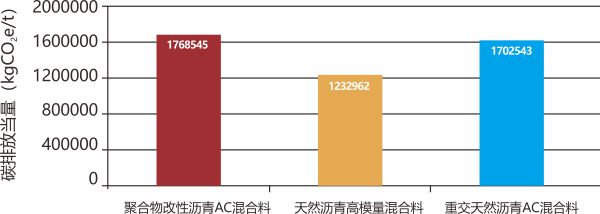

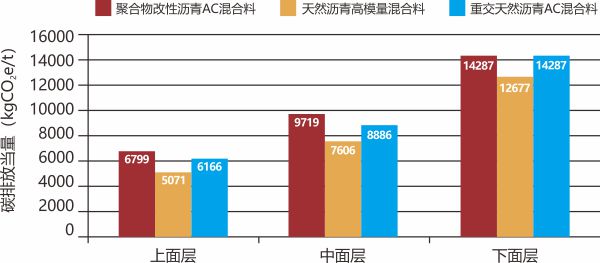

不同沥青混合料路面建设期碳排放值
注:此数据为宽度24米,长度一公里的路面每公里,每年路面的碳排放值
30年寿命周期内不同沥青混合料路面碳排放值
30年全寿命周期内
  • 每公里的天然沥青高模量混合料路面比传统聚合物改性沥青混合料路面碳排放当量值节约30.3%
  • 每公里的重交天然沥青AC混合料路面比传统聚合物改性沥青混合料路面碳排放当量值节约3.8%
微粒化天然沥青技术和工厂化稳定型天然沥青

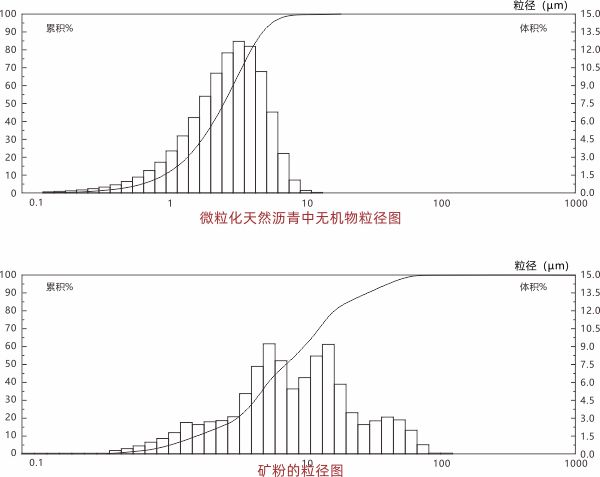

通过专利技术,将天然沥青中的无机物平均粒径减小至5微米,且90%以上颗粒粒径小于12微米,实现天然沥青的"液化""活化",得到可长时间运输及存储的稳定型天然沥青产品。并可根据交通量和气候环境的不同,提供不同技术指标的,系列化产品。
  • 根据斯托克斯定律,颗粒的沉降速度随粒径的减小而减小。在一定条件下当无机物微粒粒径达到某一范围时,浮力和重力能实现力学平衡,微粒便可稳定悬浮于沥青中而不沉降,达到天然沥青的液化效果,使得天然沥青结合料,能以成品结合料的形式,长时间运输存储不离析,便于大规模工程化应用。
  • 天然沥青颗粒经过充分破碎挤压,并在高温高压等综合作用下,天然沥青颗粒内部腔室及通道内的沥青组分得到充分释放,利用天然沥青独特的组分优势,对沥青胶体结构实现分子级改性效果,达到活化目的。
稳定型天然沥青产品应用优势
  • 多种天然沥青复配
    性能优异
  • 27道工序 微米级粒径
    不沉淀不离析
  • 成品结合料 无添加剂环节
    管理及技术风险低
  • 工厂化、标准化生产
    多重质检 稳定可靠
  • 随取随用,无污染
    可长时间存储和运输
  • 天然沥青有效成分充分释放
    达到分子级改性效果
  • 系列化多型号产品
    适配不同应用场景需求
