 三、配比设计


1、目标配合比设计

(1)原材料检测

粗集料、细集料、矿粉性能满足JTG F40《公路沥青路面施工技术规范》相关要求。普通天然沥青改性沥青NNB、聚合物天然沥青改性沥青PNB、高模量沥青混合料用天然沥青改性沥青HMB质量分别满足T/CHTS 10031—2021《稳定型天然沥青改性沥青路面技术指南》表3.3.1、表3.4.1、表3.5.1技术要求,高模量沥青质量满足JT/T 860.8-2023《沥青混合料改性添加剂 第8部分:高模量剂》表4 技术要求。

(2)级配设计

选择路面结构类型时需考虑现有交通量及设计文件。AC、ATB、SMA及其他混合料依据JTG F40《公路沥青路面施工技术规范》或设计文件进行级配设计。高模量混合料设计可参考行业标准JT/T 860.8-2023《沥青混合料改性添加剂 第8部分:高模量剂》、地方标准DB 61/T 1332-2020《天然沥青高模量混合料施工技术规范》、团体标准T/CHTS 10031—2021《稳定型天然沥青改性沥青路面技术指南》或设计文件进行。高模量沥青混合料级配类型包括EME和BBME。BBME适用于表面层,EME适用于中面层、下面层或上基层。高模量沥青混合料级配类型应根据层位及厚度按表1选择。高模量沥青混合料矿料级配范围应符合表2的规定。

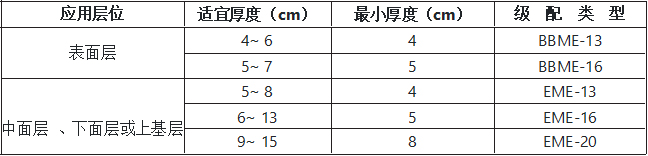

表1  高模量沥青混合料级配类型的选择

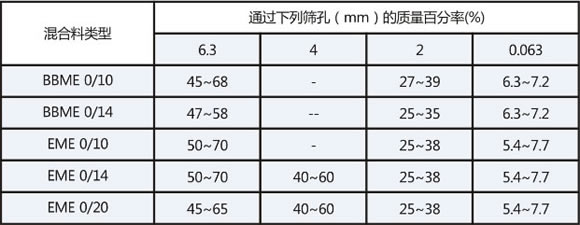

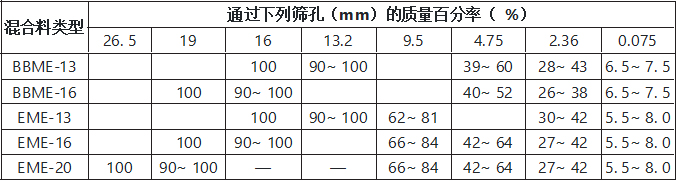

表2  高模量沥青混合料矿料级配范围

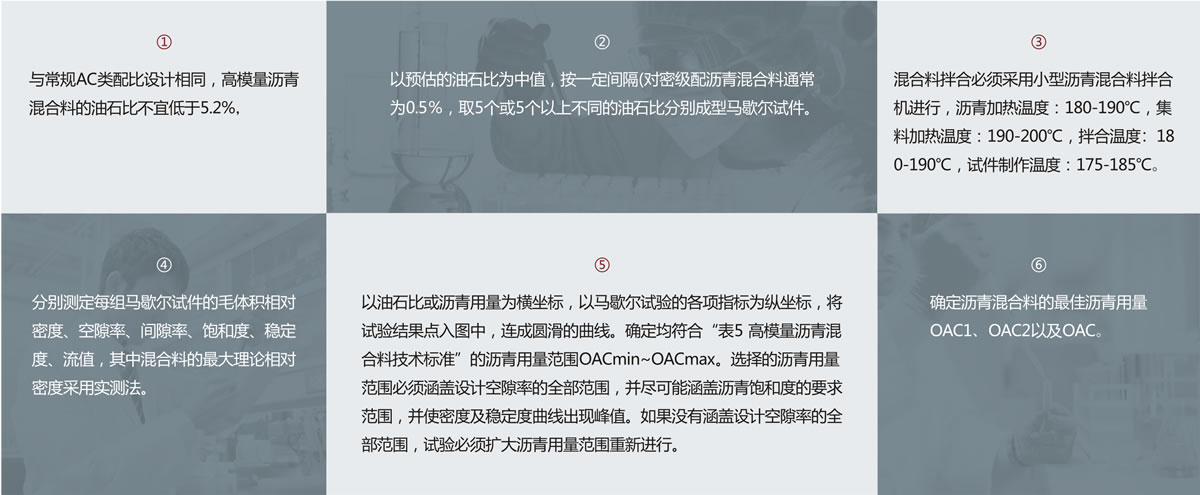

(3)最佳油石比确定

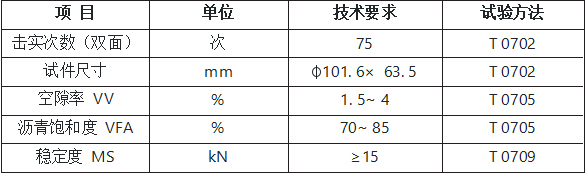

表3  高模量沥青混合料马歇尔试验配合比设计技术要求


(4)混合料水稳定性验证

包括残留稳定度和冻融劈裂强度比试验,试验结果需满足表4的技术要求。

(5)高低温性能验证

主要指动稳定度(车辙)和低温弯曲试验,试验结果需满足表4的技术要求。

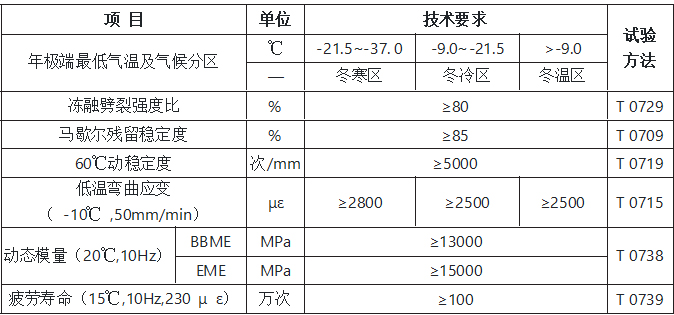

表4  高模量沥青混合料路用性能技术要求


高模量沥青混合料车辙板的压实次数,应根据试验确定,确保试件孔隙率达到设计孔隙率,经验建议轮碾往返36-48次。

(6)模量和疲劳试验

动态模量:在20℃、10Hz进行混合料的动态模量试验,试验结果:中下面层大于或等于15000Mpa,上面层为大于或等于13000 Mpa。

疲劳试验:在15℃、10Hz,控制应变230με条件下进行四点弯曲疲劳寿命试验,试验结果:不小于100万次。

2、生产配合比设计

(1)高模量沥青混合料的生产配合比设计阶段,在目标配合比确定各冷料配比基础上,按规定的取样方法测试各热料仓的级配,确定热料仓的配比,供拌合楼控制室使用。
(2)同时采用目标配比确定的最佳沥青用量0AC未命名 -1.png0.3%等3个沥青用量进行马歇尔试验和试拌,通过室内实验及从拌和楼取样试验综合确定最佳沥青用量,由此确定的最佳沥青用量与目标配合比的结果相差不宜大于0.2%。


3、生产配合比验证

(1)高模量沥青混合料生产配合比验证阶段,拌合楼按照生产配合比结果进行试拌,铺筑试验段,取样进行马歇尔试验.
(2)同时从路上鉆芯取样检测空隙率大小,由此确定生产用标准配合比。
