发布时间：2026-01-27 | 次浏览

本文内容转发自公众号：黑乎乎的沥青，在此特别感谢作者同意全文转发，供大家共同学习交流。

原文链接：https://mp.weixin.qq.com/s/lqn2E4WTHlhLBaTIEqeTeg

“5 ℃延度 ≥20 cm” 这条指标，在中国沥青界被叫作“硬杠子”，却也是最有争议的一条：

它诞生百年来，先后被 SHRP、BBR、DSR 等多尺度实验反复“证伪”，却又在规范里一次又一次被保留；

它被进口 PG 76-28 原样油轻松碾压（BBR 满足 −28 ℃，延度却 8 cm），却也让国产“延度 45 cm”沥青在 −20 ℃横向开裂。

一句话：低温延度不是“没用”，而是被用错了地方——把“塑性”当成了“抗裂”，把“速率 1 cm/min”当成了“行车 1 kHz”，把“哑铃 8 字”当成了“路面 3 m 板块”。

下面把争议拆成 5 条战线，给出“前线数据”和“停战方案”。

机理之争：塑性 vs 粘弹断裂

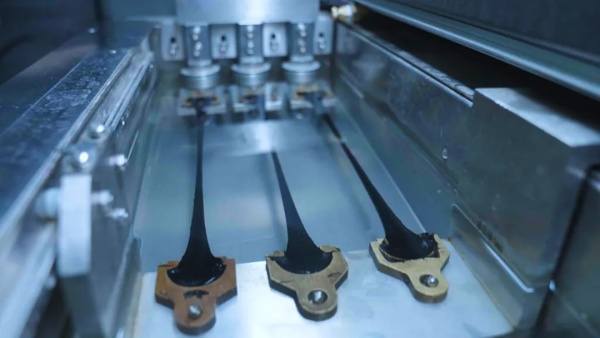

延度 5 ℃, 1 cm/min

· 应变速率 1.7×10⁻⁴ s⁻¹ → 沥青处于“塑性流动”区，测的是“拉伸延性”＋“颈缩能力”；

· 现场温缩裂缝 0 °C→−20 ℃，拉应力速率 10⁻¹–10² s⁻¹，沥青已进入“玻璃态粘弹断裂”区；

· 速率差 3–6 个数量级 → 延度与低温应变更无直接物理关联。

数据

· 46 种国产 70基质沥青：5 ℃延度 3–30cm，与 BBR Tc(S=300 MPa) 相关系数 R²=0.12；

· 同一油源加 3 % SBS：延度从 38 cm→42 cm，Tc 从 −22 ℃→−30 ℃——改性让“抗裂”跃升，延度却只热闹了 4 cm。

结论

延度测的是“慢速塑性”，裂缝看的是“快速粘弹”，两条本构曲线在 −20 ℃ 根本不交叉。

沥青材料粘弹性能曲线对比

门槛值之争：20 cm 的由来与“拍脑袋”概率

溯源

· 1973 年《公路沥青材料》教材首次写进“5 ℃延度 20 cm”，无实验脚注；

· 1983 年 JTJ 032 引用时，当时全国最低月平均 −10 ℃；

· 2004 年 JTG F40 升级，有专家提出降到 15 cm，最终被“保守”一票否决。

国外对照

· AASHTO M320 无延度；

· EN 12591/14023 无延度；

· 日本 2021 版只保留 10 ℃延度 ≥5 cm 作为“施工和易性”提示。

假阳性/假阴性——现场“打靶”记录

案例 1 假阳性（延度合格，照样裂）

京哈高速哈尔滨段 国产 I-D SBS：

‣ 5 ℃延度 38 cm；

‣ 现场 −23 ℃ ，开裂 3.2 条/km；

‣ BBR 验证：S(−18 °C)=360 MPa > 300 MPa，m=0.27 < 0.30。

案例 2 假阴性（延度不合格，却不裂）

广东佛山 2020 年市政路，进口 Shell PG 76-28：

‣ 5 ℃延度 9 cm，规范判不合格；

‣ 三个冬季最低 −2 ℃，无裂缝；

‣ BBR −12 ℃：S=210 MPa，m=0.35，富裕度 16 ℃。

试验“硬伤”——重现性瓶颈

精度

· 同一实验室平行样 5 ℃延度 CV 12–25 %（ASTM D113 允差±20 %）；

· BBR S 值 CV 2–4 %，m 值 CV 3–5 %。

人为

· 8 字模刷隔离剂次数差 1 次，延度可差 6 cm；

· 水浴振动→值偏高 10–15 %。

停战方案——“三线并行” 2026+ 路线

路线 A：立即“双轨”

· 保留 5 ℃延度作为“工艺塑性”非否决项；

· 新增“低温连续等级”可选：

基质沥青 IPG⁻ ≤−22 ℃，

改性沥青 IPG⁻ ≤−28 ℃（按 BBR Tc(S=300 MPa, m≥0.30)）。

路线 B：2028 “单轨”

· 删除 5 ℃延度；

· 所有等级沥青统一用 BBR 分级，与 AASHTO、EN 并轨；

· 引入“临界开裂温度 Tc,CR” （AASHTO TP 125：20 cm×5 cm 小梁，1 °C/min，ε̇=3×10⁻⁴ s⁻¹），与现场关联 R²=0.78。

路线 C：2030 “多尺度”

· 现场手持 TSR-ST（热应力约束仪）5 min 出结果，作为施工质量快速验收；

· 实验室 BBR + DSR 疲劳 + 原子力 AFM 相图，构成“三尺度”抗裂数据库，彻底告别哑铃 8 字。

一句话收尸

低温延度是“马车时代的塑性尺子”，量不出 21 世纪玻璃态粘弹裂缝；

把它从“否决权”降为“和易性提示”，让位给 BBR/TSR-ST，是结束争议的唯一和平协议。
